一.简介
ETCR系列钳形接地电阻仪是我公司技术研发团队对技术品质的追求,通过不断完善,对老款产品的彻底升级。其性能主要体现在:
突破开机长时间自检等待,开机立即进入测试。
突破继电器自检方式,采用先进的算法及数字集成处理技术。
突破老款产品笨重的问题,更加符合手持仪表的特性。

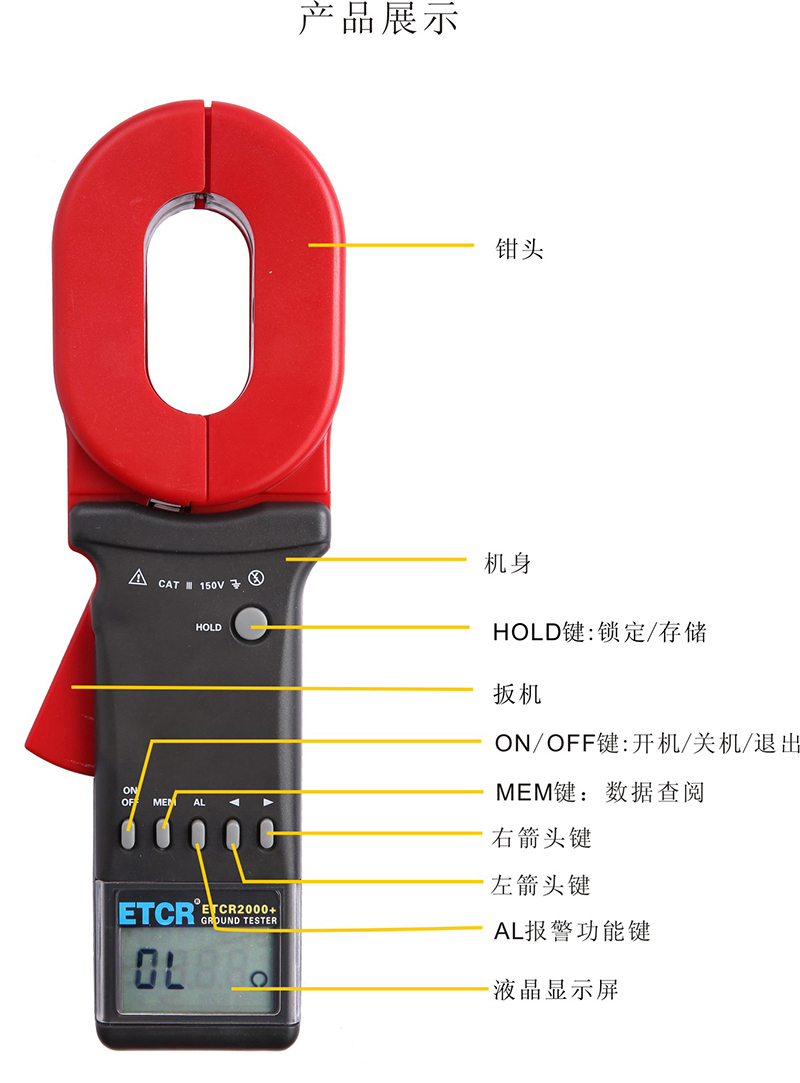

全新外观设计,面板6键操作,性能直通。
增加了声光报警功能,“嘟--嘟--嘟--”报警声。
增加了干扰信号识别指示功能,“嘟--嘟--嘟--”声提示。
测量范围增加到0.01Ω-1200Ω。
存储数据99组,功耗更低,启动、工作电流小于50mA。
ETCR系列钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时,不需断开接地引下线,不需辅助电极,安荃快速。能测量出用传统方法无法测量的接地故障,能应用于传统方法无法测量的场合,因为ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
ETCR系列钳形接地电阻仪有长钳口及圆钳口之分。长钳口特别适宜于扁钢接地的场合。C型钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。
ETCR2000B+型钳表已通过防爆认证,满足GB3836-2000《爆炸性气体环境用电气设备》的要求。其防爆标志为Ex ia Ⅱ BT3Ga。防爆合格证号:CE13.2263。它可应用于相应的易燃易爆环境中。
二.规格
1.系列型号
型 号 |
钳口规格(mm) |
电阻量程(Ω) |
电流量程 |
防爆功能 |
存储99组 |
声光报警 |
说明 |
||
Φ32 |
65×32 |
0.01-200 |
0.01-1200 |
0-20A |
|||||
ETCR2000+ |
|
√ |
|
√ |
|
|
√ |
√ |
基础型 |
ETCR2000A+ |
|
√ |
√ |
|
|
|
√ |
√ |
实用型 |
ETCR2000B+ |
|
√ |
|
√ |
|
√ |
√ |
√ |
防爆型 |
ETCR2000C+ |
|
√ |
|
√ |
√ |
|
√ |
√ |
多功能 |
ETCR2100+ |
√ |
|
|
√ |
|
|
√ |
√ |
基础型 |
ETCR2100A+ |
√ |
|
√ |
|
|
|
√ |
√ |
实用型 |
ETCR2100C+ |
√ |
|
|
√ |
√ |
|
√ |
√ |
多功能 |
注:“√”表示有此规格。
2.量程及准确度
测量模式 |
测量范围 |
分辨力 |
准确度 |
电 阻 |
0.010Ω-0.099Ω |
0.001Ω |
±(1%+0.01Ω) |
0.10Ω-0.99Ω |
0.01Ω |
±(1%+0.01Ω) |
|
1.0Ω-49.9Ω |
0.1Ω |
±(1%+0.1Ω) |
|
50.0Ω-99.5Ω |
0.5Ω |
±(1.5%+0.5Ω) |
|
100Ω-199Ω |
1Ω |
±(2%+1Ω) |
|
200Ω-395Ω |
5Ω |
±(5%+5Ω) |
|
400-590Ω |
10Ω |
±(10%+10Ω) |
|
600Ω-880Ω |
20Ω |
±(20%+20Ω) |
|
900Ω-1200Ω |
30Ω |
±(25%+30Ω) |
|
*电 流 |
0.00mA -9.95mA |
0.05mA |
±(2.5%+1mA) |
10.0mA -99.0mA |
0.1mA |
±(2.5%+5mA) |
|
100mA -300mA |
1mA |
±(2.5%+10mA) |
|
0.30A-2.99A |
0.01A |
±(2.5%+0.1A) |
|
3.0A-9.9A |
0.1A |
±(2.5%+0.3A) |
|
10.0A-20.0A |
0.1 A |
±(2.5%+0.5A) |
3.技术规格
电阻量程 |
0.01Ω-1200Ω |
*电流量程 |
0.00mA-20.0A |
电阻分辨率 |
0.001Ω |
*电流分辨率 |
0.05mA |
数据存储 |
99组 |
声光报警 |
“嘟--嘟--嘟--”报警声,按AL键开、关 |
报警临界值设定范围 |
电阻:1-199Ω; *电流:1-499mA |
电 源 |
6VDC(4节5号碱性干电池) |
工作温湿度 |
-20℃-55℃;10%RH-90%RH |
液晶显示器 |
4位LCD数字显示,长宽47mm×28.5mm |
钳口尺寸 |
长钳口65mm×32mm;圆钳口Φ32mm |
钳口张开尺寸 |
长钳口32mm;圆钳口32mm |
钳表质量 |
长钳口1160g;圆钳口1120g(含电池) |
钳表尺寸 |
长钳口:长宽厚285mm×85mm×56mm 圆钳口:长宽厚260mm×90mm×66mm |
防爆标志 |
Exia Ⅱ BT3 Ga |
保护等级 |
双重绝缘 |
结构特点 |
钳形CT |
换 档 |
全自动换档 |
外部磁场、电场 |
<40A/m;<1V/m |
单次测量时间 |
0.5秒 |
电阻测量频率 |
>1KHz |
*被测电流频率 |
50/60Hz自动 |
注:“*”适用于C型。
