机房总接地(单点接地)怎么用钳形接地电阻测试仪测检测

日期:2024-07-18 07:28
浏览次数:77
摘要:机房总接地,是一个单点接地,用钳形接地电阻测试仪ETCR2000A+测不出值,是用法不对,还是其他问题?

      2024年4月24日,电话接到用户反馈,钳形接地电阻测试仪ETCR2000A+没不准,或者测不到,咨询客户具体情况,机房总接地,是一个单点接地,用钳形接地电阻测试仪ETCR2000A+测不出值,确定不是钳形有问题,问题出在单点接地,钳形接地电阻测试仪,原理上来说是不能直接测出单点接地的值,因为不存在回路,没方法感应到回流电势值,计算不出阻抗。

问答内容:

客户问:那有没有什么方法能测?

技术答:可以用两点法,也就是在这个接地点的附近,找另一个合格接地点当作辅助点,用一条导线,把这两个点连接起来,开成一个两点回路,用钳形测这条线的值。

客户问:什么样的接地才可以当辅助接地?

技术答:就是其他防雷做的接地,比如其他设备接地,房屋接地,杆塔接地,也可以是天然的金属算来水管,消防栓等。

客户问:我看到附近有个杆塔接地,行不行?

技术答:可以。

客户问:连接线有没有什么要求?

技术答:尽量用粗点的,线阻小,不过可以测一下线阻(头尾连接形成一个环,用钳形表测,如果要精准,用直流电阻测试仪测),结果减去线阻。

客户问:如果用导线连接,那么测出来的值是什么值?

技术答:是连接的两个接地点电阻值和线阻值的和,如果测出来的值合格,那当个接地点的值肯定合格。

客户问:还有没有其他需要注意的?

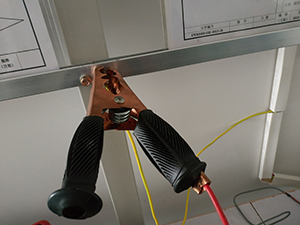

技术答:连接的时候,连接点要做除锈处理,不然会影响导电性,测试不准。

如果反馈:

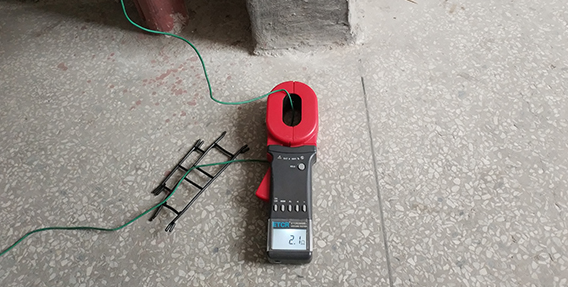

用两点辅助法检测,辅助点是附近的一个杆塔接地

1.线阻0.58Ω

2.两接地点+线阻2.1Ω(其实已经是合格)

3.杆塔接地电阻用摇表测0.7Ω

4.机房总接地用摇表测0.6Ω

总结:如果用钳形2.1Ω-0.58Ω-0.7Ω应该是应该是0.82Ω,但实测是0.6Ω,相差0.22Ω,这个可能是线阻或者接线接的不好的误差,可以看出,钳形用两线法是可以的。
