打不了辅助桩环境如何测接地电阻

日期:2024-07-18 07:28
浏览次数:83
摘要: 在现代社会中,电力系统扮演着十分重要的角色,加强接地装置的安荃性以及监测的实时性,是确保输电线路安荃运行和电网安荃运行的重要措施之一。而随着社会的飞速发展,出现了各种各样的无土壤环境(如:水泥地、高层建筑等),这些接地体被混凝土覆盖,此时传统的“地桩式”(在大地土壤中打辅助接地极)方法派不上用场。
      在现代社会中,电力系统扮演着十分重要的角色,加强接地装置的安荃性以及监测的实时性,是确保输电线路安荃运行和电网安荃运行的重要措施之一。而随着社会的飞速发展,出现了各种各样的无土壤环境(如:水泥地、高层建筑等),这些接地体被混凝土覆盖,此时传统的“地桩式”(在大地土壤中打辅助接地极)方法派不上用场。
      下面我们介绍如何使用ETCR2000钳形接地电阻仪(以下简称钳形表)在无土壤环境下测试单点接地体的接地电阻。从测试原理来说,钳形表只能测量回路电阻,对单点接地体是测不出来的。但是,我们可以利用一根测试线及接地体附近的接地极(如:接地良好的消防栓等),人为地制造一个回路进行测试,我们总结出两种测量方法:二点法和三点法。
       本次实验我们计划使用ETCR2000钳形接地电阻仪测量室内实验室中的一处接地体A的电阻值RA,该接地体的接地电阻允许值是<4Ω。

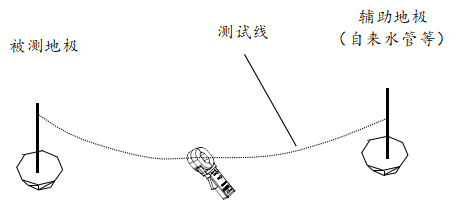

1、使用二点法,测量原理请见下图,此方法可以测量接地体的接地电阻近似值。

被测接地体的接地电阻为: R = R表 - R辅 - R线
注:R表为钳表所测阻值;R辅为辅助地极的接地电阻;R线是测试线的阻值。
      如果钳表所测的阻值小于被测地极接地电阻的允许值,那么被测地极的接地电阻是合格的。如果辅助地极接地良好(如消防栓或金属自来水管等),由于辅助地极的接地电阻很小,所以被测地极的接地电阻近似于钳表所测的阻值。
步聚一:测试线连接被测接地体A点。

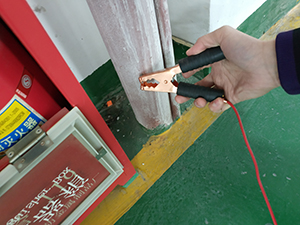

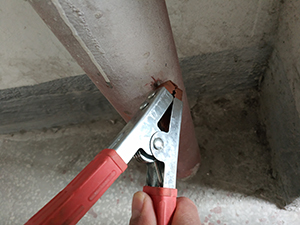

 步聚二:测试线连接消防栓B点,注意需要刮去消防栓表面的油漆。

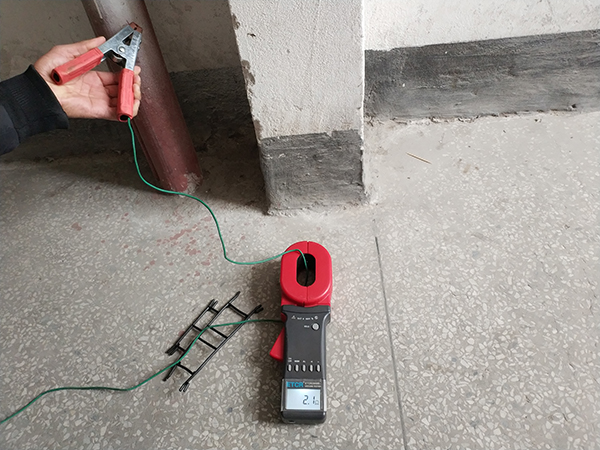

第三步:测量A、B点间的阻值R=2.1Ω。

第四步:将测试线头尾相连用钳形表测量出测试线的阻值RL=0.4Ω。
测量结果:(RA+RB)=R-RL=2.1Ω-0.49Ω=1.61Ω,RA<1.61Ω说明A点的接地电阻值是合格的。

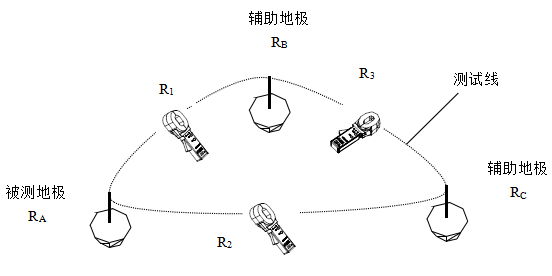

2、使用三点法,测量原理请见下图,此方法可准确测量接地体的接地电阻值。

由于:R1=RA+RB
          R2=RA+RC
          R3=RB+RC
所以:RA=(R1+R2-R3)/2
注:测量R1时AC、BC间不能有导线连接。R2、R3类推。
这时我们需要用上第三个接地体消防栓C点,分别测量AB、AC、BC间的阻值。
步聚一:测量AB间的阻值R1=2.1Ω

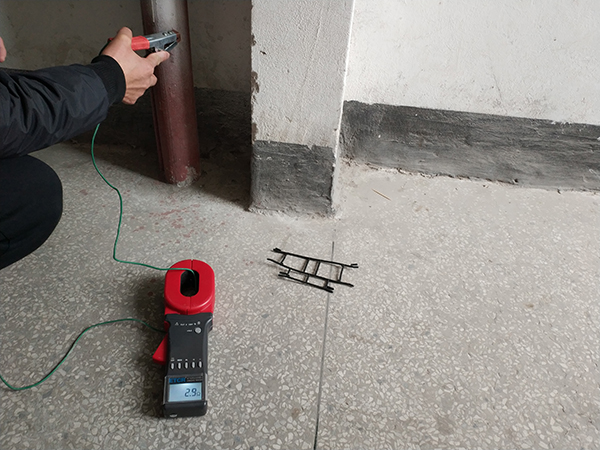

步聚二:测量AC间阻值R2=2.9Ω

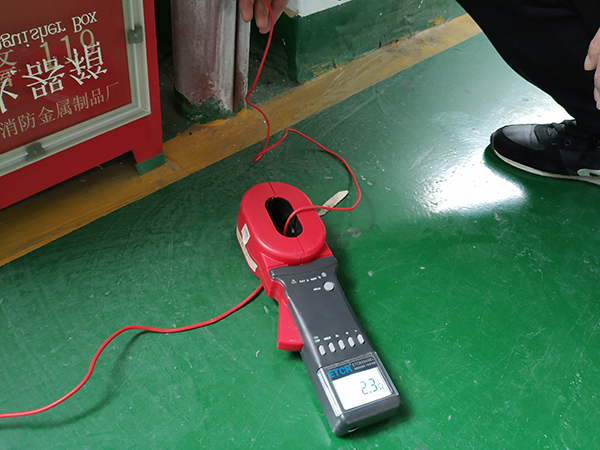

步聚三:测量BC间的阻值R3=2.3Ω

 测量结果:RA=(R1+R2-R3)/2=2.1+2.9-2.3)/2=1.35Ω,A点的接地电阻值是合格的。为了便于记忆,可将三个接地体看作一个三角形,则被测电阻等于邻边电阻相加,然后减对边电阻除2。
总结:

测试结果也证明钳形接地电阻仪采用二点法和三点法,能快速测量单点接地体的接地电阻值,能应用于地桩式接地电阻测试仪无法测试的场合。
