接地引下线导通测试仪上市了

日期:2024-07-18 07:29
浏览次数:320
摘要:ETCR3650接地引下线导通测试仪上市了,主要特色是0.5%的精度,配50米测试线,带轮仪表箱,双电源供电,方便高精度。

ETCR3650接地引下线导通测试仪上市了,主要特色是0.5%的精度,配50米测试线,带轮仪表箱,双电源供电,方便高精度。

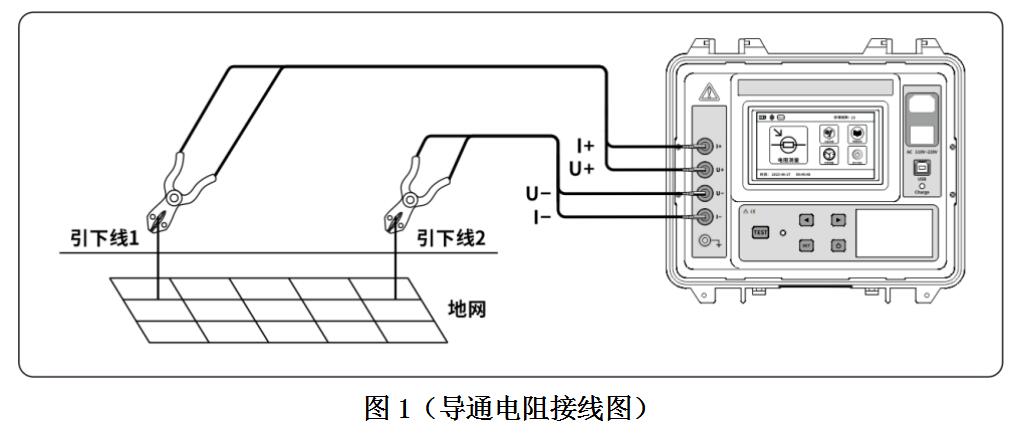

接地引下线导通测试仪就是用来检测地网与引上线接触是否良好的仪表,根据电力行业标准 DL/T475-2017《接地装置特性参数测量导则》规定:电气导通性应选用专门的仪器进行测量,仪器分辨率为 1mΩ,准确度不低于 1.0 级,ETCR3650参数高于这个要求。

功能特点
1、仪表有两种供电模式,AC 220V及内置大容量锂电池,满足用户在各种场合使用的要求。
2、两种测量模式,自动测量模式:可根据负载自动选择测试电流。手动测量模式:有4档测试电流100mA、1A、5A、10A可选。
3、zui大输出电压24V,zui大测试电流10A,测试速度快。
4、采用 5寸真彩液晶触摸屏,测量操作触屏/按键两用。
5、内置打印机,可在现场打印测量结果。
6、带有蓝牙通讯,安装APP后可在手机进行测试操作或查看测试结果。
7、仪表具有USB接口及监控软件,与电脑通讯后具有历史数据读取、查阅、保存、报表、打印等功能。
8、具有放电功能,测试后自动放电,放电指示清晰,避免误操作。
9、报警功能,可设置电阻报警值。
10、自动关机功能,设置自动关机后,无操作15分钟后自动关机。

测试结果参照表
根据电力行业标准 DL/T475-2017《接地装置特性参数测量导则》5.5测试结果的判断和处理规定,如下表。另外,独立避雷针的测试值应在500mΩ以上,否则视为没有独立。

导通电阻值

50mΩ以下

50mΩ~200mΩ

200mΩ~1Ω

大于

状态

良好

尚可

不佳

地网

未连接

处理方式

无需处理

例行测试观察,重要设备适当时候检查处理

适当时候检查处理,重要设备尽快检查处理

尽快检查处理
