钳形接地电阻测试仪怎么使用?

日期:2024-07-17 08:46
浏览次数:894
摘要:钳形接地电阻测试仪是接地电阻表的一种,原理和传统摇表不同,不需要打辅助地桩,直接卡住要测的接地线就可以没出整个回路的电阻值,非常方便快捷,但也不是所有环境都可以使用,只有多点接地或者说重复接地才可以快速检测,单点接地还是得采用辅助的方法才能使用。

钳形接地电阻测试仪怎么使用?

钳形接地电阻测试仪是接地电阻表的一种,原理和传统摇表不同,不需要打辅助地桩,直接卡住要测的接地线就可以没出整个回路的电阻值,非常方便快捷,但也不是所有环境都可以使用,只有多点接地或者说重复接地才可以快速检测,单点接地还是得采用辅助的方法才能使用。

1. 电阻测量原理(以ETCR2000为例)

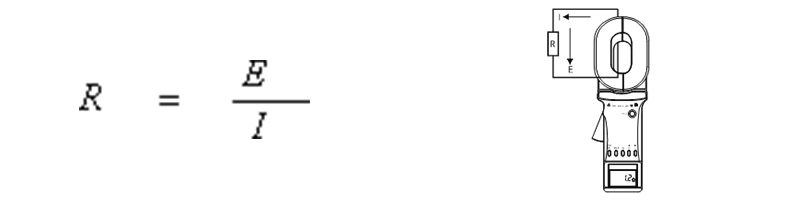

ETCR2000系列钳表的基本原理是测量封闭回路的电阻。如下图所示。钳表在被测回路上感应一个电势E,在电势E的作用下被测回路上产生一个电流I。钳表对E及I进行测量,并通过下面的公式即可得到被测电阻R:


因此,ETCR2000钳表所测的接地电阻是接地极对地电阻以及接地线电阻的总和。它还可以测量回路的连接情况。
我们在现场测量时必须注意被测装置的接地是否形成回路。如果没有回路,必须借助辅助地极和测试线也可以测出它的接地电阻值。
2.各种接地系统的使用

1)多点接地系统的应用

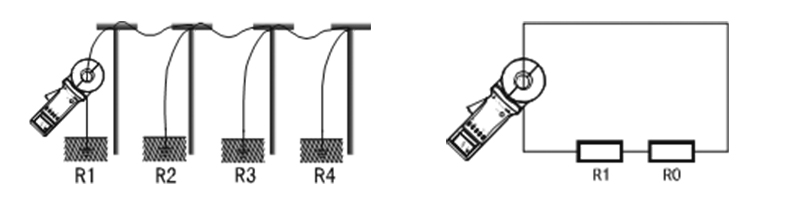

多点接地系统(例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等),它们通过架空地线(通信电缆的屏蔽层)连接,组成了多点接地系统。见下图。当用钳表测量时,其等效电路如下:

其中:R1为待测的接地电阻。
R0为所有其它杆塔的接地电阻并联后的等效电阻。
由于接地点数量很多,从工程角度设定R0=0。这样,我们所测的电阻就应该是R1了。多次不同环境、不同场合下与传统方法进行对比试验,证明上述设定是完全正确的。
对于多点接地系统,无需断开接地引线,无需辅助地极,只需用ETCR2000+钳表钳住接地引线即可测出阻值。
2)有限点接地系统的应用
有些杆塔接地系统是由数个杆塔通过架空地线彼此相连;某些建筑物的接地也不是一个独立的接地网,而是几个接地体通过导线彼此连接。这种3个以上10个以下的接地系统我们称为有限点接地系统。

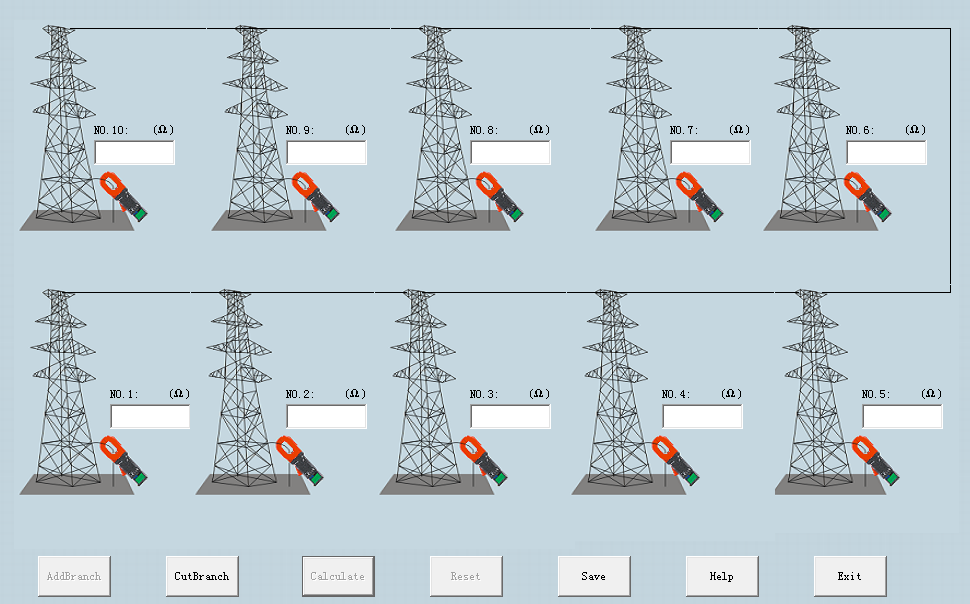

这种情况也较普遍。在这种情况下,如果将上图中的R0视为0则会对测量结果带来较大误差。可以通过一组非线性方程组把阻值解算出来,但是人工解算它是十分困难的。为此,我公司提供了“有限点接地系统解算程序软件”,用户可在PC机上进行机解。

3)单点接地系统的应用
从测试原理来说,ETCR2000系列钳表只能测量回路电阻,对单点接地是测不出来的。但是,用户完全可以利用一根测试线及接地系统附近的接地极,人为地制造一个回路进行测试。下面介绍二种用钳表测量单点接地的方法,此方法可应用于传统的数字式接地电阻表无法测试的场合。例如地下室内或楼层上的机房、避雷针、电梯、加油站、被混凝土覆盖的接地体、以及无法从系统中分离的接地体等等,使用数字式接地电阻表测量接地电阻是非常困难的,但ETCR2000钳表利用辅助地极和一根测试线就可以测算出它们的接地电阻。
(a).二点法

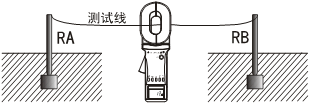

见下图,在被测接地体RA附近找一个独立的接地较好的接地体RB(例如临近的自来水管、建筑物等)。将RA和RB用一根测试线连接起来。

由于钳表所测的阻值是两个接地电阻和测试线阻值的串联值:RT=RA+RB+RL
其中:RT为钳表所测的阻值。
RL为测试线的阻值。
将测试线头尾相连即可用钳表测出其阻值RL。
所以,如果钳表的测量值小于接地电阻的允许值,那么这两个接地体的接地电阻都是合格的。如果辅助地极接地良好(如消防栓、建筑物大地网等),由于辅助地极的接地电阻很小,所以被测地极的接地电阻近似于钳表所测的阻值。
(b).三点法
三点法可以准确测算出接地极的阻值。如下图,在被测接地体RA附近找二个独立的接地体RB和RC。
步骤一,将RA和RB用一根测试线连接起来,见下图。用钳表读得数据R1。

步骤二,将RB和RC连接起来,见下图。用钳表读数据R2。

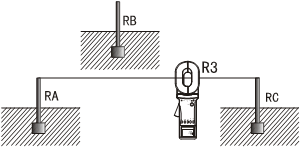

步骤三,将RC和RA连接起来,见下图。用钳表读得第三个数据R3。

上面三步中,每一步所测得的读数都是两个接地电阻的串联值。这样,就可以很容易地计算出每一个接地电阻值:
由于: R1=RA+RB   R2=RB+RC   R3=RC+RA
所以: RA=(R1+R3-R2)÷2
这就是接地体RA的接地电阻值。为了便于记忆上述公式,可将三个接地体看作一个三角形,则被测电阻等于邻边电阻相加减对边电阻除以2。
其它两个作为参照物的接地体的接地电阻值为:
RB=R1-RA   RC=R3-RA
