柔性钳形功率表有什么作用?

日期:2024-07-18 07:29
浏览次数:356
摘要:柔性钳形功率表顾名思义就是钳头是柔性线圈的可以开口的功率表,主要用于检测单相,三相功率的仪表,柔性钳形功率表是一款多功能钳表,可以检测电流、电压、频率、功率、功率因数和电能等参数。

柔性钳形功率表有什么作用?

柔性钳形功率表顾名思义就是钳头是柔性线圈的可以开口的功率表,主要用于检测单相,三相功率的仪表,柔性钳形功率表是一款多功能钳表,可以检测电流、电压、频率、功率、功率因数和电能等参数。

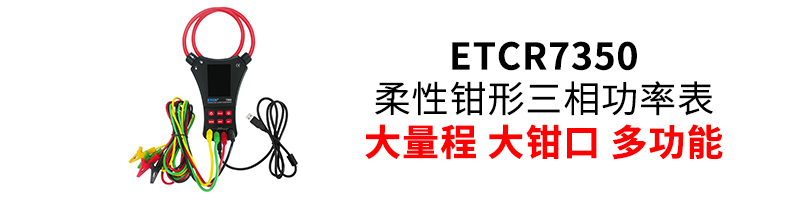

广州市铱泰电子科技有限公司研制的ETCR7350柔性钳形功率表,电流量程大,钳头口径大,非常适合用于铜排,母排或者其他不规则以及狭窄的环境使用。

一、产品简介

ETCR7350系列柔性钳形功率表是我公司精心研制的一款专为现场测量三相交流电压、电流、电压间相位、电压电流间相位、频率、相序、电能、有功功率、无功功率、视在功率、功率因数、总功率等的多功能、数字式智能仪表。钳表采用柔性罗氏线圈,使用非常方便,完全兼容大口径钳形电流表及功率钳表的功能,还能用于判别变压器接线组别、感性、容性电路,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等,为用电检查人员提供一种安荃、准确、便捷的新型电力仪表。

二、产品功能

测量三相交流电压、电流、有功功率、无功功率、视在功率、总功率、电流与电压的相位、相电压之间的相位、频率、电能、相序等。

三、产品特色

1. 采用柔性线圈,体积小重量轻,现场测量特别方便。

2. 电流量程达6000A

2.线圈尺寸φ200mm/φ300mm,可按用户要求定制尺寸。

3.同屏显示多项参数,操作方便。

4.USB接口,通过系统软件上传存数据到电脑,方便数据读取、保存、打印等。

四、规格参数

产品型号

ETCR7350

钳口尺寸

Φ200mm

仪表质量

266g(含电池)

仪表尺寸

宽高厚200mm×370mm×35mm

电流测量

量程:AC 0.0A~6000A          精度:±0.5%Fs    分辨力0.1A

电压测量

量程:AC 0.01V600V          精度:±0.5%Fs    分辨力0.01V

有功功率测量

量程:0.00W3600kW           精度:±1%Fs    分辨力0.01W

视在功率测量

量程:0.00VA3600kVA         精度:±1%Fs    分辨力0.01VA

无功功率测量

量程:0.00var3600kvar       精度:±1%Fs    分辨力0.01var

功率因素量程

量程:0.3001.000            精度:±1%Fs    分辨力:0.001

电能测量

量程:0.00Wh~360000kWh       精度:±1%Fs    分辨力:0.01Wh

频率测量

量程:25.0Hz~600.0Hz         精度:±0.5Hz    分辨力:0.1Hz

相位测量

量程:0.0°~360.0°          精度:±0.5°     分辨力:0.1°



6V DC(LR03×4节碱性干电池)

工作电流

背光灯开启80mA;背光灯关闭50mA

采样速率

2次/秒



50Hz/60Hz自动识别

通讯接口

USB接口,实现所存数据上传电脑,便于分析数据通讯线长1.8米

数据存储

200组,显示“FULL”符号表示存储已满

数据保持

数据保持功能:“HOLD”符号显示

溢出显示

超量程溢出功能:“OL”符号显示

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗(电能测试下不自动关机)

电池电压

当电池电压降到约4.8V时,仪表显示 提醒更换电池

有,“ * ”键控制

工作温湿度

-10℃~40℃;80%rh以下

随机附件

钳表:1件;测试线:4条(黄、绿、红、黑各1条);USB通讯线:1条;电池LR6:4节;工具包1件
