什么是低压核相仪?

日期:2024-07-17 23:16
浏览次数:589
摘要:低压核相仪是指针对低电压进行核相仪器,一般核相电压1V-600V,也叫二次核相仪。

什么是低压核相仪?

低压核相仪是指针对低电压进行核相仪器,一般核相电压1V-600V,也叫二次核相仪。

低压核相仪需要采用接触核相,就是直接接触祼线芯,同时需要接地,才能准确核相。

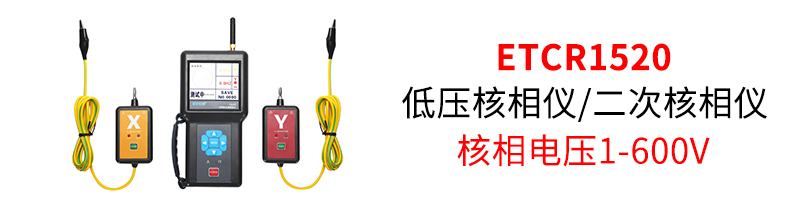

低压核相仪市场上很少型号,我们就以广州市铱泰电子科技有限公司的ETCR1520来展示一下低压核相仪的参数。


一、产品功能

低压线路核相,二次测电压核相,电力配电系统环网柜核相,及相位、频率、相序测试。

二、产品特点

1. 高灵敏,能进行1V-600V电压核相

2. 带可拆换夹子和接地线

3. 采用无线传输技术、核相距离30米,核相准确操作便捷

4. 语音提示:“X信号正常、Y信号正常、同相、异相”

5. 采用3.5寸LCD彩屏,可同屏显示相位、频率、相序、及核相结果,动态向量图指示,清晰直观。

数据存储功能,能存储200组数据。USB接口数据上传功能,存储数据可以上传电脑,保存打印。

三、产品规格



 机:3.7V,2600mAh充电锂电池;探测器: 3.7V,1000mAh 充电锂电池

核相电压

AC 1V600V

核相距离

30m

语音提示

“X信号正常、Y信号正常、同相、异相”

相别定性

同相:-20°~20°;异相: 100°~140°和220°~260°

相位量程

0°~360°;精度:≤±8°;分辨率1°

频率量程

45.0Hz65.0Hz;精度:≤±2Hz;分辨率:0.1Hz

发射频率

433MHz、315MHz

相位指示

向量图及数字同时显示

数据存储

200组(掉电不会丢失数据)

自动关机

开机约15分钟仪表将自动关机

电池电压

主机电池4格电量显示,当只有1格或0格时,请充电;探测器当指示灯快速闪烁时,表示电池电压低请充电

额定电流

探测器:30mA max;主机:150mA max

LCD尺寸

3.5寸彩屏;显示域:71mm×53mm

仪表质量

器:约750g(含电池)

仪器尺寸

主机195mm×100mm×45mm;探测器120mm×54mm×30mm

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-10℃~60℃;70%rh以下

防护等级

IP63

适合安规

GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T 971-2017》要求

绝缘试验

主机、探测器:AC3700V/rms(外露金属与塑料外壳间)

随机附件

主机1件探测器2件USB通讯线/三合一充电线:1;充电器:1工具1鳄鱼夹:2个
