土壤电阻率测试仪使用方法

日期:2024-07-18 07:29
浏览次数:1933
摘要:土壤电阻率是单位长度的土壤电阻的平均值与截面面积乘积,单位是 Ω·m,土壤电阻率测试仪,就是能直接测试出土壤电阻率,显示屏能直接读取土壤电阻率的仪器,土壤电阻率测试仪使用方法是怎样的呢?

土壤电阻率测试仪使用方法



土壤电阻率是单位长度的土壤电阻的平均值与截面面积乘积,单位是 Ω·m,土壤电阻率测试仪,就是能直接测试出土壤电阻率,显示屏能直接读取土壤电阻率的仪器,土壤电阻率测试仪使用方法是怎样的呢?

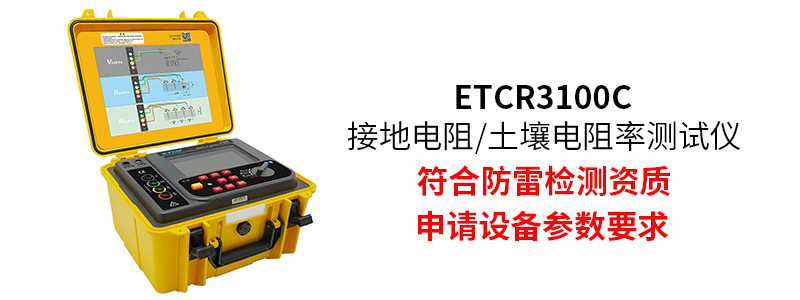

下面我们以ETCR3100C土壤土壤电阻率测试仪为例,讲解一下土壤电阻率测试仪使用方法。

一、测试原理

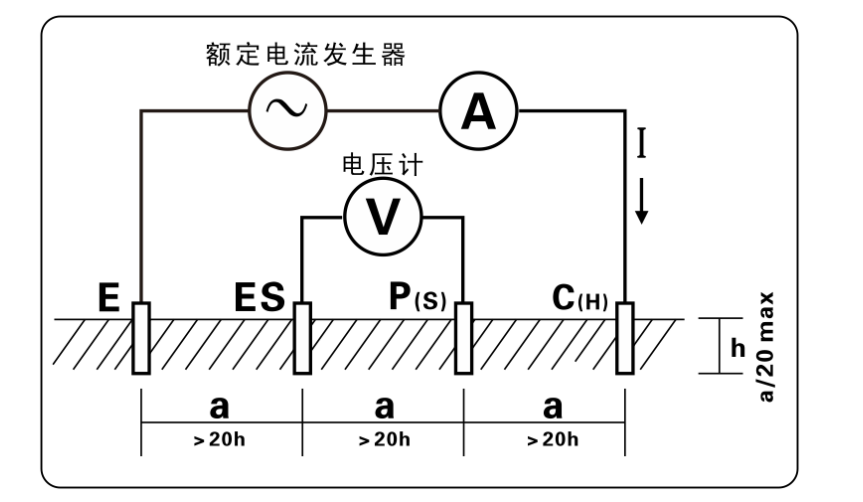

土壤电阻率(ρ)测量采用4极法(温纳法)E接地极与C(H)电流极间流动交流电流I,求P(S)电压极与ES辅助地极间的电位差V,电位差V除以交流电流I得到接地电阻值R,电极间隔距离为a(m),根据公式ρ=2πaR(Ωm)得出土壤电阻率的值,C(H)-P(S)的间距P(S)-ES的间距相等(都为a)即为温纳法。为了计算方便,请让电极间距a远大于埋设深度h,一般应满足a>20h,见下图:

a——电极间距

R——P(S)-ES电极间土壤的电阻

二、测试方法

1. 分布辅助地桩

测试区域有大有小,相对于小区域,可以一次性检测,但相对于大的区域,可以按划分区块来测,这样测出来的值更具有参考性。

比如要测一个长30米的区域,等距布辅助桩如下图:



2. 辅助桩的深度

辅助桩的打的深度,应该小于或者等于桩间距的1/20,比如桩距10米,那么桩深度应该小于0.5米,一般标配桩长度在24CM左右,不用那么深。

3. 接线

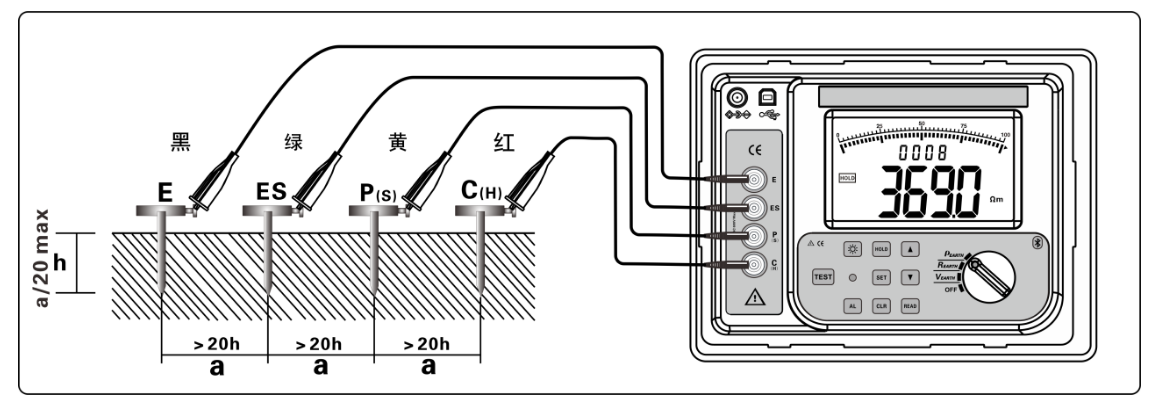

四极法(温纳法):按下图连接测试线,注意辅助接地桩间的间距及埋入深度,分别将C(H)P(S)ESE辅助接地桩呈一直线深埋入大地,将接地测试线(红、黄、绿、黑)从仪表的C(H)P(S)ESE接口开始对应连接到被测C(H)P(S)ESE辅助接地桩上。



4. 设置地桩间距

辅助接地桩的间距设置:连接好测试线后,先将转盘旋钮旋至“ρEARTH”位置,进入土壤电阻率测试模式,长按SET”键(3)进入辅助接地桩的间距设置,短按SET”键移动光标,按“向上“向下”键改变当前数字大小(a范围:1m100m),再长按“SET”键保存设定的a值,并返回土壤电阻率测试模式。

设定完a值后,在土壤电阻率测试模式下,按TEST”键开始测试,并倒计数显示测试进度,完成测试后显示稳定的土壤电阻率值。

三、注意事项

1. 测试区域不宜过大,太大可以划分小区域进行测试;

2. 地桩必须是等距分布在一条直线上;

3. 测试前必须设置正确桩距;

4. 测试的电阻率是视电阻率;

5. 不能在雨雪后测试;

6. 保证测试线和桩及仪器接触良好;

7. 测试土壤的深度约等于地桩间距。
