如何快速查找架空线路接地故障点?

日期:2024-07-18 07:29
浏览次数:832
摘要:架空线路偶尔会发生接地故障,特别是10KV架空线路,离地距离低,地面环境复杂,更容易发生接地故障,会严重影响用户的正常用电,严重情况下可能会损毁变电设备,造成重大的安荃事故。

如何快速查找架空线路接地故障点



架空线路偶尔会发生接地故障,特别是10KV架空线路,离地距离低,地面环境复杂,更容易发生接地故障,会严重影响用户的正常用电,严重情况下可能会损毁变电设备,造成重大的安荃事故。



常见的接地故障有金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿,这些接地故障都是隐蔽性单相接地故障,当架空线路发生接地故障后,能快速准确找出故障点,解决故障,恢复供电非常重要,选用一款好用的架空线路接地故障巡查仪就能实现。



市场上的架空线路接地故障查找仪多种多样,但原理都大致相同,这些仪器包括电流发生装置,漏电接收装置,外观比较大,很笨重,一般需要几个人共同完全,对于长的线路非常不方便,我们铱泰的ETCR1400架空线路接地故障巡查仪非常有特色,电流发生端和接收设计在一起,外观也很小,整体重量轻,操作简单准确。


一、产品简介

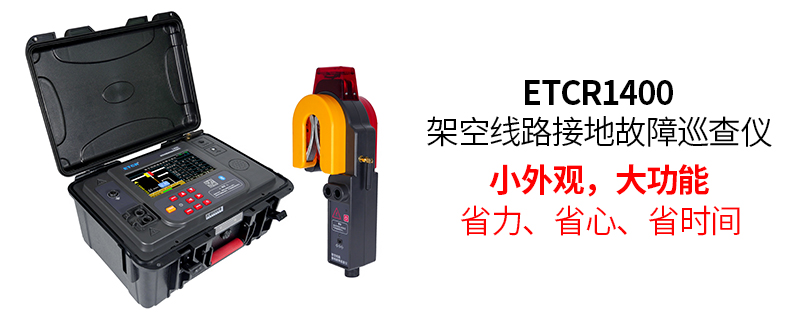

ETCR1400架空线路接地故障巡查仪,适用于不长于25公里的架空高压线路巡查单相接地故障,对接地故障点进行精准探寻定位。(巡查作业时线路需停止运行)集成式检测钳体积小,重量轻,挂装方便,一次挂装即可完成线路故障查找,操作简易快速,极大减轻了作业人员的工作强度,提高工作效率。



二、产品特点:

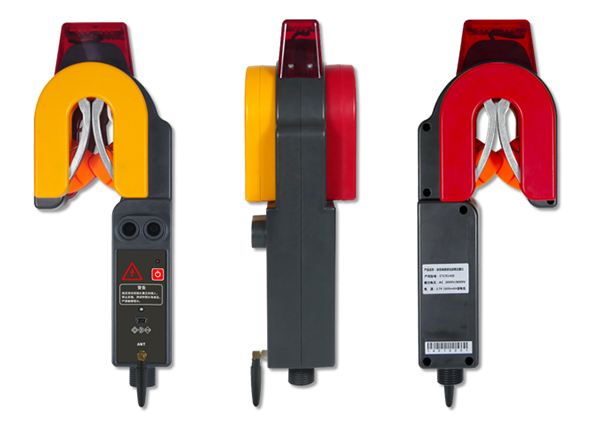

1. 集成式检测钳集信号发射、采集于一体,钳形结构,挂接方便,一次挂装即可完成线路故障测试,无需分两处进行输出信号和采集信号操作,也无需断开PT,测试便捷快速,减少了作业人员,提高工作效率。

2. 检测钳带有非接触验电器,被测线路如带电发出灯光报警,同时主机会播报语音提示,确保操作人员和设备的安荃。

3. 特别适合有电缆分支的故障线路。短路检测能力强,可检测接地电阻为的直接短路故障。

4. 输出电压高达8000V,有8000V3000V两档选择,满足用户不同需求。

5. 大容量充电电池5200mAH,充满电后可完成整条线路的巡查工作。

6. 检测速度快,挂接后数秒种即可得到测试结果。

7. 7寸彩屏故障指向清晰明了。语音播报功能,提示故障方向及感电报警。

8. 具有蓝牙通讯,通讯距离可达40m,安装APP程序后,可在手机进行测试和查看测试结果,做手持接收器使用。

三、测试原理

1. 在每个挂接点,主机施加高压,通过检测钳从电流互感器两侧,轮流施加交流信号,同时电流互感器采集高压和电流信号,检测钳采集完成后,对数据进行傅里叶变换计算出所需的数据,通过无线通讯发送给主机进行故障判断处理,进而判断出故障方向。



2. 沿线路将检测钳逐段挂接在线路上在某点指示故障点位于后方,而下一个挂接点显示故障点位于前方,据此可断定故障点位于这两个测试点之间,以此逐渐逼近故障点。



四、测试方法

巡检作业时,可采用沿线定位或分断定位法。

1. 沿线定位:自线路一端开始,逐杆测试。

2. 段定位:1/2法分段测试,自线路中点开始测试,沿线向故障侧再次做1/2分段,直至找到故障点。


五、操作流程

1. 令检测钳和主机开机,检测两者是否能无线通信。屏幕上无线图标呈现蓝色说明主机和钳头可以正常进行无线通信,若呈现红色,说明通信故障;

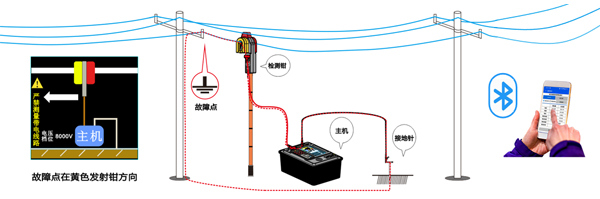

2. 接地针就近插入大地(入地深度至少30CM), 然后将其连接到主机;用高压测试线缆连接检测钳和主机;

3. 将检测钳与绝缘杆牢固旋紧连接;利用绝缘杆让检测钳靠近高压线路,检查检测钳是否会发出灯光报警;

4. 检测钳挂接到架空线路,应确保挂接到位、钳口闭合;

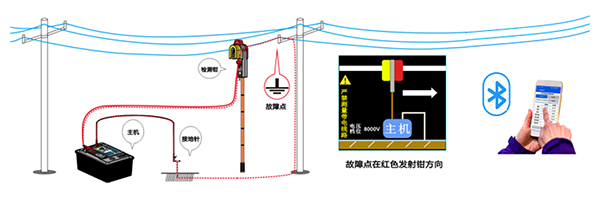

5. 按下主机测试按钮,开始测试;测试完毕后如发现线路故障,主机屏幕上箭头指示出故障点方向(注意屏幕颜色与检测钳左右颜色对应),同时发出语音提示。
