怎么检测变压器铁芯接地电流?

日期:2024-07-16 13:44
浏览次数:2070
摘要:变压器铁芯正常情况下是接地的,且只能有一个点接地。由于自铁芯与大地之间产生悬浮位,因此便会有接地电流,正常情况下这个电流值是非常小的,但当铁芯存在两个点及以上的接地时,便会在铁芯与大地之间形成回路,这时候的接地电流会增大很多倍,这个电流会引起铁芯局部过热,损坏绝缘,所以要定时定期测量变压器的铁芯接地电流。

怎么检测变压器铁芯接地电流?

变压器铁芯正常情况下是接地的,且只能有一个点接地。由于自铁芯与大地之间产生悬浮位,因此便会有接地电流,正常情况下这个电流值是非常小的,但当铁芯存在两个点及以上的接地时,便会在铁芯与大地之间形成回路,这时候的接地电流会增大很多倍,这个电流会引起铁芯局部过热,损坏绝缘,所以要定时定期测量变压器的铁芯接地电流。


一、 对测试仪器要求:

1. 钳口大,外观细长,方便夹线;

2. 分辨高0.01mA,精度高0.5%误差;

3. 支持测试频率宽,10-1000hz

4. 可以看电流曲线;

5. 可保存数据,并能手动设置保存编号。

二、 今天使用测试仪器ETCR8100B变压器铁芯接地电流测试仪。


ETCR8100B特点:

1. 钳口大80*80MM

2. 分辨0.01mA,也就是zui小分辨10uA电流或漏电;

3. 误差0.5%

4. 采用磁屏蔽技术,抗干扰能力强。

5. 测试频率10HZ~1000HZ

6. 可以看电流曲线

7. 可设置编号,保存测试数据

三、 使用方法

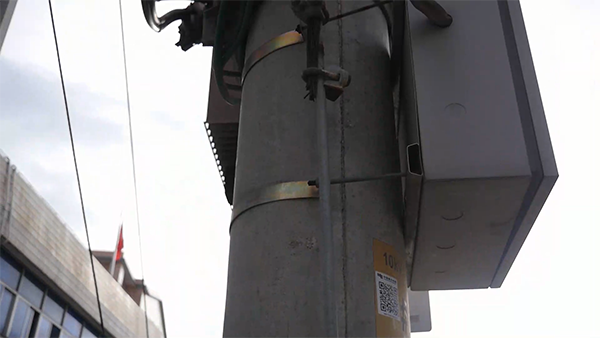

1. 确定要测的铁芯接地线

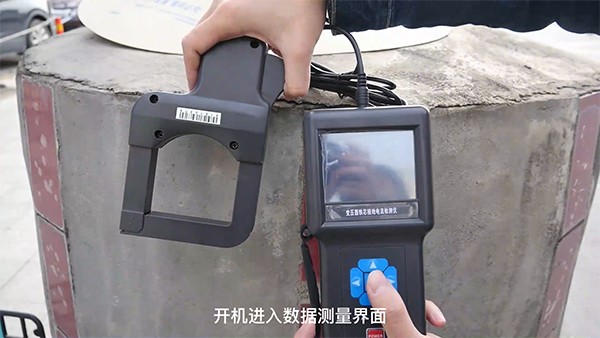

2. 开机

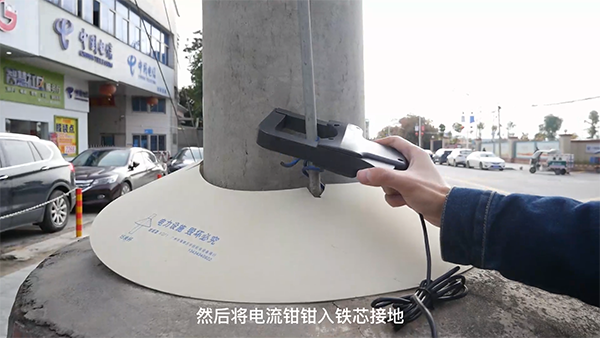

3. 打开钳口夹住要测的铁芯接地线

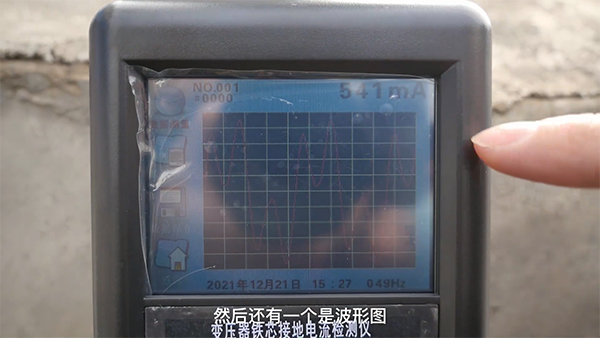

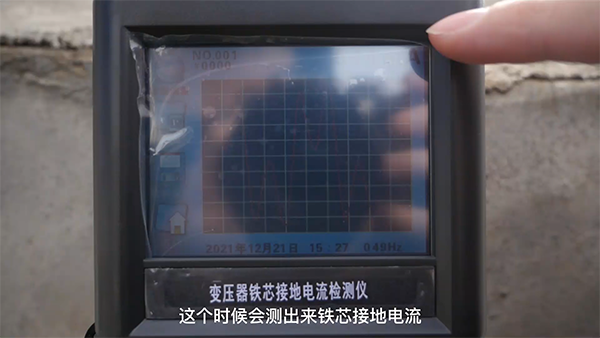

4. 屏幕显示数据及曲线图

5. 编号保存数据

6. 测试完成,关机,收好仪器
