10KV架空线路电流怎么测试?

日期:2024-07-16 16:00
浏览次数:2373
摘要:随着气温升高,用电逐渐进入高峰,此时时刻关注线路电流非常重要,10KV线路电流是供电局经常要检测的项目之一,那怎么方便快速**测得10KV线路电流呢?

10KV架空线路电流怎么测试?

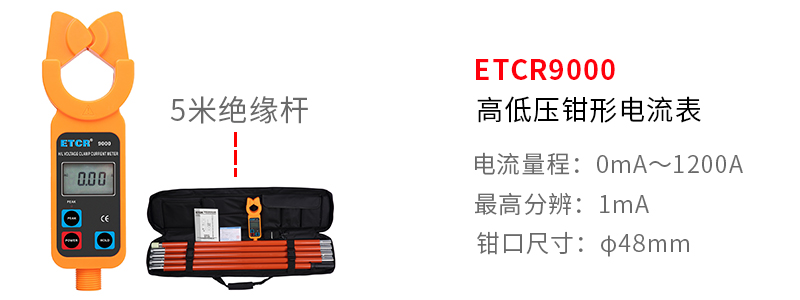

        随着气温升高,用电逐渐进入高峰,此时时刻关注线路电流非常重要,10KV线路电流是供电局经常要检测的项目之一,那怎么方便快速**测得10KV线路电流呢?今天以ETCR9000为例说一下10KV架空线路电流怎么测试。

一、技术参数

功    能

高低压交流电流测量

电    源

DC6V 碱性干电池(1.5V AAA×4)

测试方式

钳形CT,积分方式

显示模式

4位LCD显示,背光功能,适合昏暗场所

LCD尺寸

47mm×28.5mm

仪表尺寸

检测仪:76mm×255mm×31mm

钳口尺寸

Φ48mm

采样速率

2次/秒

测量范围

0mA~1200A(50/60Hz自动)

zui高分辨力

1mA

换    档

0mA~1200A全自动换档

测试精度

(23℃±5℃,80%RH以下)

0mA~99.9A:    ±1%±5dgt

100A~599A:      ±1.5%±5dgt

600A~1200A:   ±2%±5dgt

数据存储

99组,存储过程中“MEM”符号指示,“FULL”符号闪烁显示表示存储已满

PEAK保持

自动保持高处的测试值,通常测试模式下按PEAK键,PEAK灯亮,即开启PEAK保持功能,再按PEAK键取消此功能

线路电压

110kV以下测试带绝缘杆操作

数据保持

通常测试模式下按HOLD键保持数据,“HOLD”符号显示,再按HOLD键取消

数据查阅

“MR”符号指示,能上下翻阅所存数据

溢出显示

超量程溢出功能:“OL  A”符号显示

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电压低于4.8V时,电池电压低符号“    ”显示,提醒更换电池

仪表质量

检测仪:335g(含电池),接收器:330g(含电池),仪表总质量:3000g(含绝缘杆和电池)

工作温湿度

-10℃~50℃;80%Rh以下

存放温湿度

-10℃~60℃;70%Rh以下

干    扰

无315MHz、433MHz同频信号干扰

绝缘杆尺寸

Φ32mm,1m/节(5节)

绝缘杆耐压

AC 110kV/rms(5节绝缘杆全部连接)

二、现场使用

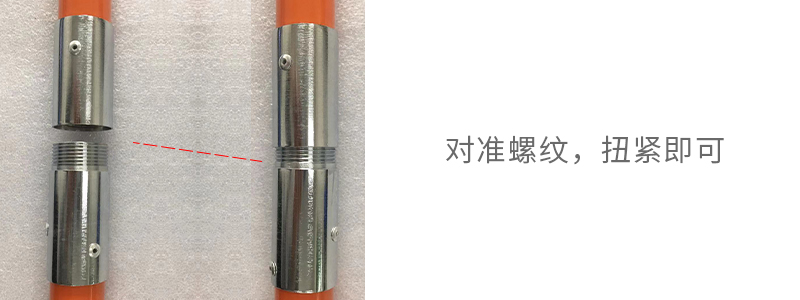

1.连接绝缘杆

        绝缘杆共5节,每节1米,共5米,其中首节和末节是固定的,因为首节带绝缘,末节带仪器连接头,中间三节根据自己需要长度选择连接。

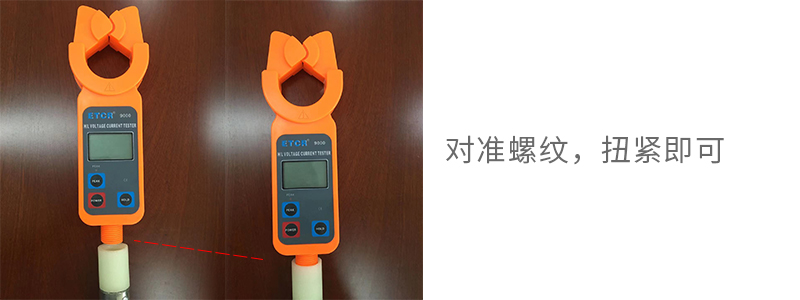

2. 连接仪器到绝缘杆上

        选带塑料接头的末节绝缘杆,对准仪器的螺纹,把仪器扭接在绝缘杆末端。

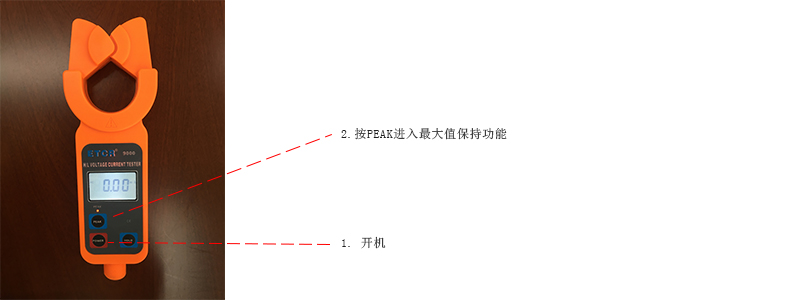

3.开机,选择PEAK测量模式

        PEAK测量模式是ETCR9000特有模式,在测试的这段时间内,仪器会自动显示zui大电流数值,并把这个值一直保持显示在屏幕,仪器离开测试线,这个值也不会变化。

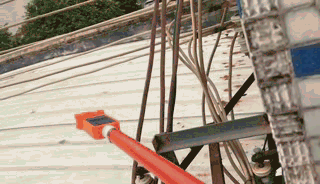

4.测试架空线路电流

        双手握住绝缘杆,钳口对准要测的电线,用力向上一推,电线便会卡进钳口,此时仪器便会自动测试电流值,并保持住测试到的zui大值,过一小会,取下仪器(钳口下端对准电线,向下用力一拉,便可以抽离电线,取下仪器),查看测试电流数据即可。

总结:

        ETCR9000是一款基础型高压钳形电流表,口径48mm,可以卡入绝大部分电线,量程0-1200A,可以测几mA电流,同时可以测1200A电流,全自动量程,操作简单,精度高。

        使用的时候要注意几点:1. 要先连接好绝缘杆,再连接仪器;2.测试前,记得打开PEAK模式;3.测试完之前,要先拆下仪器,再拆绝缘杆。
