氧化锌避雷器带电测试仪现场使用方法

日期：2024-07-17 02:36

浏览次数：1398

摘要：氧化锌避雷器是保护电力系统中各种电器设备免受过电压损坏的电器产品，具有良好保护性能，如果氧化锌避雷器有漏电，也就是性能降低，起不到保护作用，那么测试氧化锌避雷器性能好坏就非常重要，主要的指标是氧化锌避雷器泄漏电流值，如何简单快速测出这个泄漏电流值呢？

氧化锌避雷器是保护电力系统中各种电器设备免受过电压损坏的电器产品，具有良好保护性能，如果氧化锌避雷器有漏电，也就是性能降低，起不到保护作用，那么测试氧化锌避雷器性能好坏就非常重要，主要的指标是氧化锌避雷器泄漏电流值，如何简单快速测出这个泄漏电流值呢？

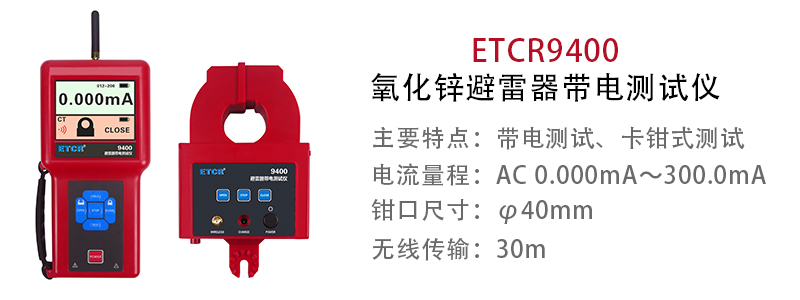

今天采用一种简单的方法，用氧化锌避雷器带电测试仪测试漏电值，不用停电，不用拆卸设备，直接夹住氧化锌避雷器接地线，就能检测出氧化锌避雷器的泄漏电流值，使用的仪器型号是ETCR9400，如下图

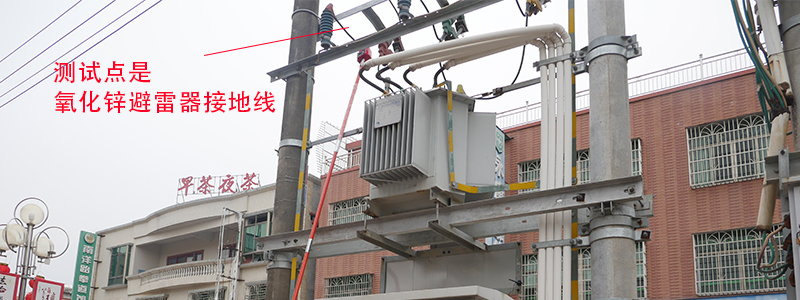

一. 测试点是10KV变压器

1. 连接好5米绝缘杆

2. ETCR9400检测仪钳头连接在绝缘杆上端

3. 检测仪钳头和检测仪接收器开机

4. 按检测仪接收器的打开钳头按键，打开检测仪钳头钳口

5. 查看检测仪接收器显示屏，看钳头状态和通讯状态

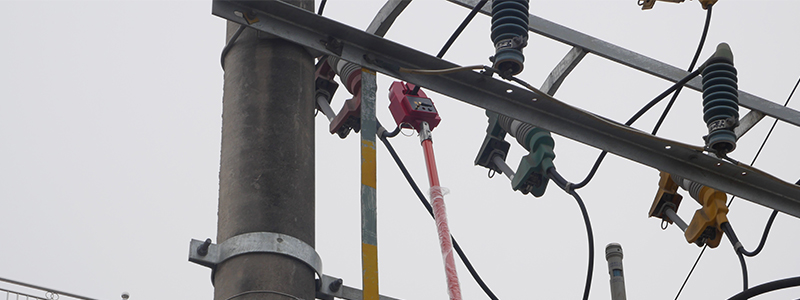

6. 通过绝缘杆把钳头卡在要测的氧化锌避雷器接地线上，如下图

7. 按检测仪接收器的关闭钳头按键，在检测仪接收器上查看钳头闭合状态

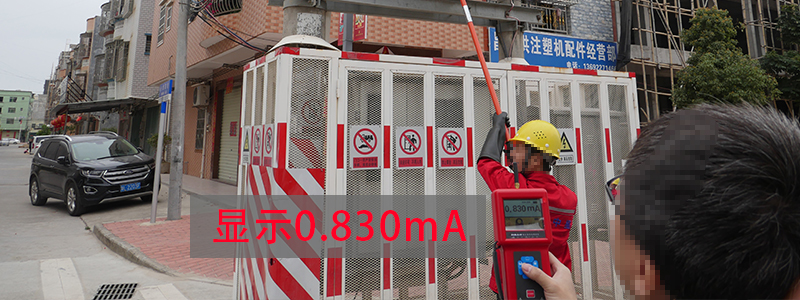

8. 钳头闭合好后，仪器就能测出氧化锌避雷器接地线是否有泄漏电流，通过检测仪接收器查看泄漏电流值

ETCR9400氧化锌避雷器带电测试仪可以通过带电测试，不用停电，不用拆卸设备，也不用人工爬高，**快速，抗干扰强，重复性强，还有就是钳口采用电动马达驱动，闭合完好，对线路0伤害。
