相序表判别三相相序的方法

日期:2024-07-17 09:06
浏览次数:6073
摘要:相序表判别三相相序的方法,相序检测、活线检测、验电及断路查找、定位功能解析。
相序表判别三相相序的方法

相序表是判别电源相序、三相相序检测的安规仪表,又称相序表、检相器、相序测量仪、相序计等。

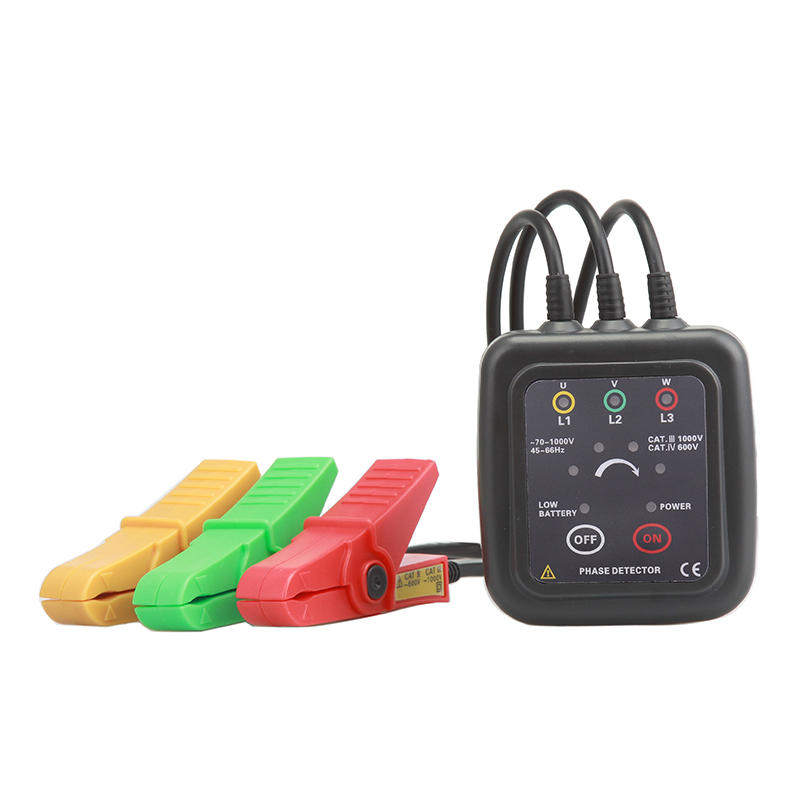

以ETCR1000C为例,可用于1000V以下的低压线路判别,非接触式测量,主要功能是检相(正相、逆相)、活线检查、简易验电、缺相判断、断路查找、断点定位、线路检修等。

一、相序检测

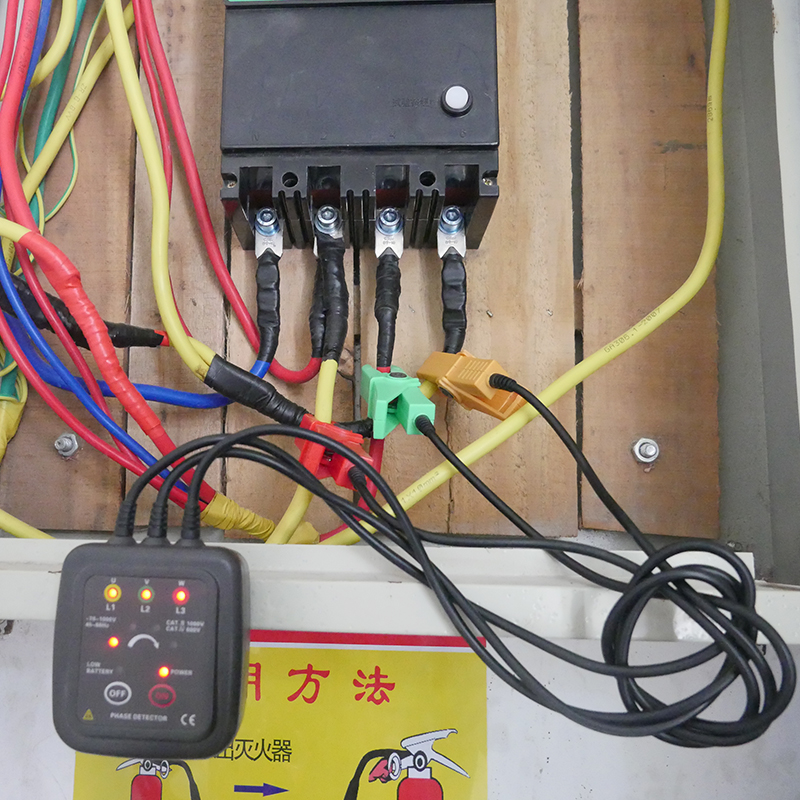

正常开机情况下,用三个绝缘钳夹任意夹住想要检测的三相线,若LED相序指示灯按顺时针方向闪亮,并有滴滴声,则相线为正相序;若指示灯按逆时针方向闪亮,并有长鸣,则相线为逆相序。

二、活线检测、验电

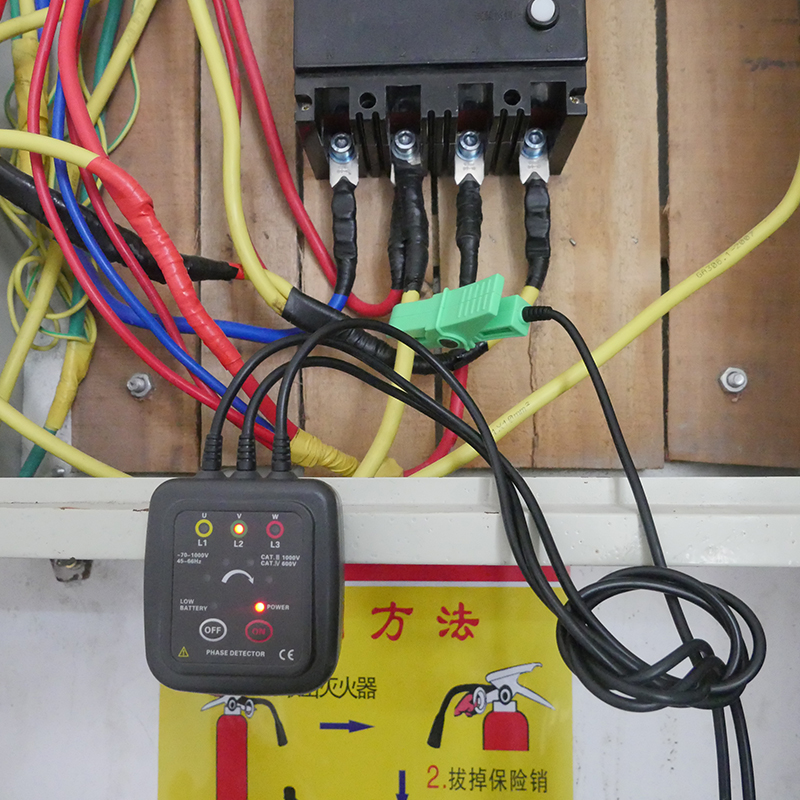

用任一钳夹钳住需要检测的导线,若电线有电(低压范围AC70-1000V),则对应的U、V或者W灯亮,由此可以检测导线是否带电。

三、断路查找、定位

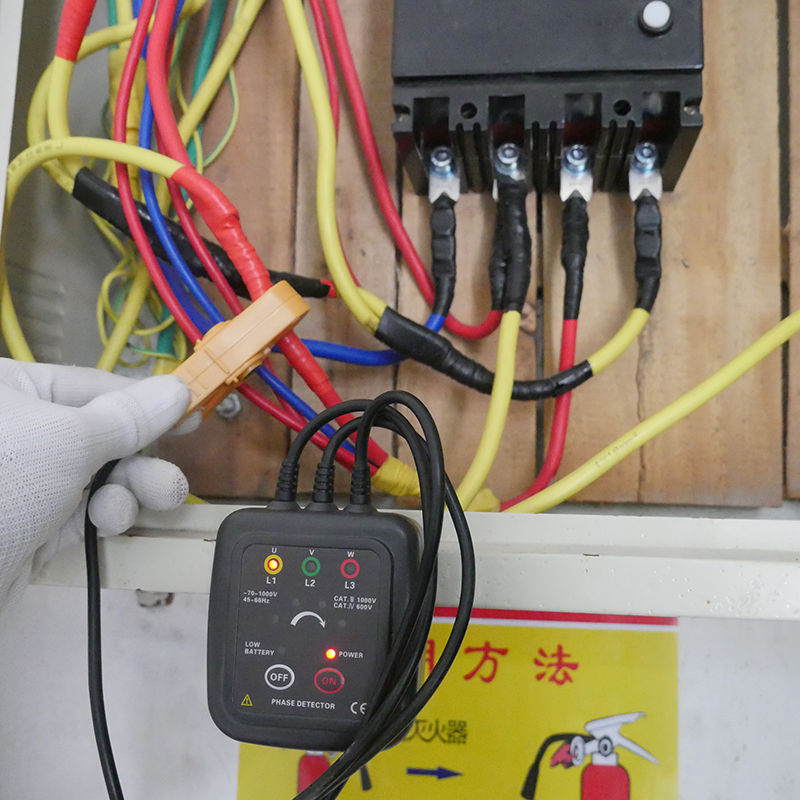

用一钳夹沿所需检修的线路钳测该导线,若钳测点对应的U、V或W灯不亮,则该点前为线路断线处,按这样不断缩短钳测点的位置,能准确查找出线路的断线位置(断点定位),对线路检修非常方便**。

注:此功能非常适合检修线路中的断路故障查找。
