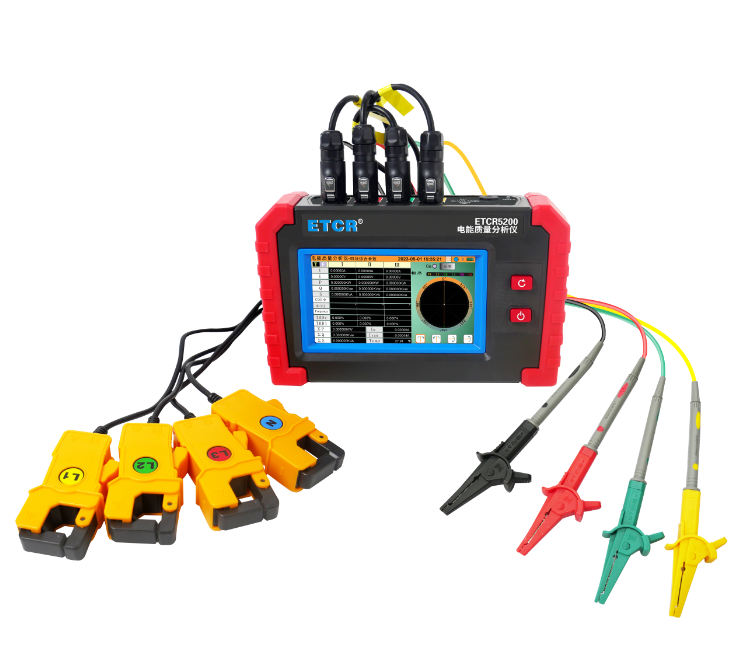

新品推荐-电能质量分析仪
1.对三相电能质量做详细分析和诊断。
2.4款电流传感器提供选择,应对各种场所。
3.4通道电流、3通道电压同时测量。
4.测试精度0.5级,测试稳定,抗干扰能力强。
5.触摸彩屏、人机操作简洁、中英文双语操作界面。
6.通过USB通讯在电脑上进行分析。
7.大容量锂电池。
二、产品功能
1.波形实时显示(3路电压/4路电流)。
2.电压和电流真有效值。
3.相量图显示。
4.各相谐波的测量,达51次谐波。
5.柱形图显示各相电流和电压的谐波含有率。
6.总谐波失真度(THD)。
7.各相有功/无功/视在功率值及总值。
8.电压电流功率趋势图。
9.三相不平衡度测量(电压和电流)。
10.录制波形及参数。
11.截屏保存。
12.触摸屏操作。
13.电压闪变,电压骤升骤降捕捉。
14.启动电流和浪涌电流监测。
15.USB接口与电脑上位机通信。
16.可设定仪器的接线方式及电网类型。
17.可选定不同电流钳和不同电压电流测试变比。
三、一般规格
电源
可充电锂电池组7.4V 5200mAh,外接充电器
显示模式
5寸触摸彩屏
工作电流
约490mA
电流钳规格(选配)
015B电流钳:17mm×18mm;
042B电流钳:35mm×40mm;
050B电流钳:Φ50mm;
300FA柔性电流钳:Φ300mm;
仪器尺寸
长宽厚:240mm×170mm×68mm
通道数
3路电压,4路电流。
电压量程
2V~600V
电流量程
015B电流钳:10mA~10.0A;
042B电流钳:0.1A~100A;
050B电流钳:1A~1000A;
300FA电流钳:10A~6000A;
频率量程
40Hz~70Hz。
谐波
有,2~51次。
总谐波失真
有,2~51次,各相
三相不平衡度
有
通讯接口
USB
电池电量指示
电池符号显示电量,当电池电量过低时,仪器会自动关机。
自动关机
在录制功能打开下,仪器不自动关机。
未打开录制功能情况,可根据设定的15分钟、30分钟、60分钟时间后自动关机。
仪器质量
约8kg(含包装及附件)
输入阻抗
测试电压输入阻抗为:1MΩ。
耐压
仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟
绝缘
仪器线路与护套外壳之间≥10MΩ。
结构
双重绝缘,带绝缘防振护套。
适合安规
IEC 61010 1000V Cat III / 600V CAT IV,IEC61010-031,IEC61326,污染等级2。
工作温湿度
-10℃~40℃;80%RH以下。
存放温湿度
-10℃~60℃;70%RH以下。
随机附件
主机:1台;工具包:1件;表笔测试线:4条(黄,绿,红,黑各1条);鳄鱼夹:4个;
电源适配器:1个;软件光盘:1个;4G内存卡:1个;电流传感器:选购(300FA电流钳含电池)
四、仪表精度
测量
测量范围
显示分辨率
参考范围内的zui大误差
频率
40Hz~70Hz
0.001Hz
±(0.01)Hz
电压真有效值
2V~600V
zui小分辨0.001V
±(0.5%rdg)
电流真有效值
10mA~6000A
zui小分辨0.001A
±(0.5%rdg)
有功功率
0.0000W~3600kW
zui小分辨0.001W
±(1%rdg+3dgt);Cosφ≥0.8
±(1.5%rdg+10dgt);0.2≤Cosφ<0.8
无功功率
0.0000VAR~3600kVAR
zui小分辨0.001VAR
±(1%rdg+3dgt);Sinφ≥0.5
±(1.5%rdg+10dgt);0.2≤Sinφ<0.5
视在功率
0.0000VA~3600kVA
zui小分辨0.001VA
±(1%rdg+3dgt)
功率因数
-1.000~1.000
0.001
±(1.5%rdg+3dgt);Cosφ≥0.5
±(1.5%rdg+10dgt);0.2≤Cosφ<0.5
相位角
-179°~180°
0.001°
±(3°)
电压谐波比
包含2~51次
(Vrms>50V)
0.0%~99.9%
0.001%
(2~20次)±(1%rdg+5dgt)
(21~30次)±(1%rdg+10dgt)
(31~51次)±(1%rdg+15dgt)
电压谐波角
(Vrms>50V)
-179°~180°
0.001°
±(3°)谐波2~25次
±(10°)谐波26~51次
电流谐波比
包含2~51次
(Arms>I量程÷100)
0.0%~99.9%
0.001%
(2~20次)±(1%rdg+5dgt)
(21~30次)±(1%rdg+10dgt)
(31~51次)±(1%rdg+15dgt)
电流谐波角
(Arms>I量程÷100)
-179°~180°
0.001°
±(3°)谐波2~25次
±(10°)谐波26~51次
总谐波率
(THD或THD-F)≤50
0.0%~99.9%
0.001%
±(1%rdg+10dgt)
失真因数
(DF或THD-R)≤50
0.0%~99.9%
0.001%
±(1%rdg+10dgt)
三相不平衡
0.0%~100%
0.01%
±(1%)
五、电流钳特性(选购件)
电流钳类型
电流钳图片
电流真有效值
zui大
分辨率
电流真有效值
zui大误差
相位角φ zui大误差
ETCR 015B
CT尺寸:17mm×18mm
10mA~10.0A
1mA
±(1%rdg+0.05%fs)
±(2°)
ETCR 042B
CT尺寸:35mm×40mm
0.10A~100A
1mA
±(1%rdg+0.05%fs)
±(2°)
ETCR 050B
CT尺寸:Ф50mm
1.0A~1000A
1mA
±(2%rdg+0.05%fs)
±(2°)
ETCR 300FA
CT尺寸:Ф300mm
10.0A~6000A
1mA
±(1%rdg+0.05%fs)
±(2°)
