小口径接地电阻在线监测仪

日期:2024-07-18 07:28
浏览次数:276
摘要:接地电阻在线监测仪是一种固定安装在地线上,自动检测接地电阻的值,通过RS485通讯把检测的数据回传到后面,统一管理,也可以设置报警值,仪器发出声光报警,安装在线检测仪后,就不用安排人力定时去测试接地电阻值,方便快捷,今天推荐一款广州市铱泰电子科技有限公司研发生产的 ETCR2800E小口径接地电阻在线监测仪。

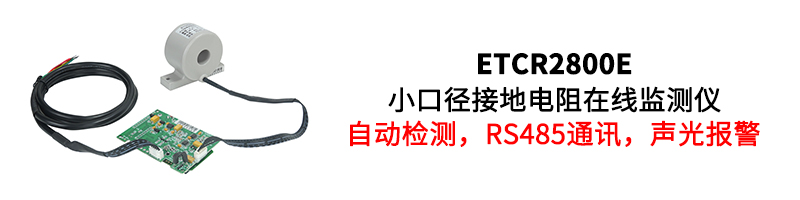

小口径接地电阻在线监测仪

接地电阻在线监测仪是一种固定安装在地线上,自动检测接地电阻的值,通过RS485通讯把检测的数据回传到后面,统一管理,也可以设置报警值,仪器发出声光报警,安装在线检测仪后,就不用安排人力定时去测试接地电阻值,方便快捷,今天推荐一款广州市铱泰电子科技有限公司研发生产的 ETCR2800E小口径接地电阻在线监测仪。

一、产品简介

ETCR2800E小口径接地电阻在线监测仪是专为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。在线测试、非接触测量、接地线穿心通过、无需自检、实时检测。提供RS485(支持MODBUS-RTU通讯协议)。检测仪由传感器和电路板模块组成,适用于用户二次开发集成。

二、产品特色

1.提供传感器和PCB模块,便于用户二次开发接地电阻在线监测产品。

2.外观娇小,适合安装电箱内。

2.非接触测量技术,安荃可靠,安装简易。

3.配有RS485接口,实现远程实时监测。

4.接地引下线直接穿过检测仪穿孔,绝不影响防雷接地效果和设施的正常运行。

三、产品参数

产品型号

ETCR2800E小口径接地电阻在线检测仪

传感器穿孔尺寸

Φ17mm

传感器尺寸

110mm×80mm×55mm



334g含附件

测量范围

0.01Ω~100Ω

0.001Ω



±2%rdg±3dgt(20℃±5℃,70%RH以下)



6VDC~12VDC50mA Max. (外部供电)

LCD尺寸

47mm×28.5mm

PCB尺寸

75mm×54mm×22mm

线

1条,长0.5(5芯线)

 线

1条,长1(5芯线)

安装要求

传感器安装在户外,电路板需要另外置于其它防护箱内

单次测量时间

0.5秒

PCB接口

J1:信号输出、电源输入接口J2:传感器与PCB连接口

通讯方式

RS485(支持MODBUS-RTU通讯协议)GPRS通讯(选购)

溢出指示

显示值大于100Ω时,通讯发送“OLΩ”指令

防爆标志

Ex iaⅡBT3Ga,

防护等级

IP65传感器部分

外部磁场

40A/m

外部电场

1V/m



全自动换档

随机附件

传感器:1件;PCB模块:1件;连接线:1条信号线:1条;
