非接触相序表使用方法

日期:2024-07-16 13:05
浏览次数:2110
摘要:非接触低压相序表主要采用感应电压夹子,可以透过绝缘皮感应到电压参数,从而测试相序,AC70~1000V线路可用,更便捷。

非接触低压相序表使用

ETCR1000C/ETCR1000D


非接触低压相序表主要采用感应电压夹子,可以透过绝缘皮感应到电压参数,从而测试相序,AC701000V线路可用,更便捷。

一、简介

ETCR1000C/D非接触型检相器是传统相序检测方法的重大突破,传统的相序检测是必须将三相电线的接线柱剥开,将相序表的三个裸露夹子或测试针连接到裸露的3条火线上,而ETCR1000C/D采用钳形非接触感应式测量,不用剥开电线,无需接触高压裸露火线,直接将三个超感应高绝缘钳夹分别夹住三相火线的绝缘外皮即可检测相序,同时声光指示三相电源相序的正相或逆相状态。仪表背面附有四颗强力磁铁,可吸挂于配电箱上使用。



ETCR1000C/D非接触型检相器同时具有活线检查、简易检电、断路查找、断点定位、线路检修等功能。



ETCR1000C/D非接触型检相器检测快捷、方便,显示一目了然,大大提高了现场测试的安荃性,切实保护了操作人员的人身安,增长了生产力!是三相电源相序、电机检测、线路检修的安规仪器!

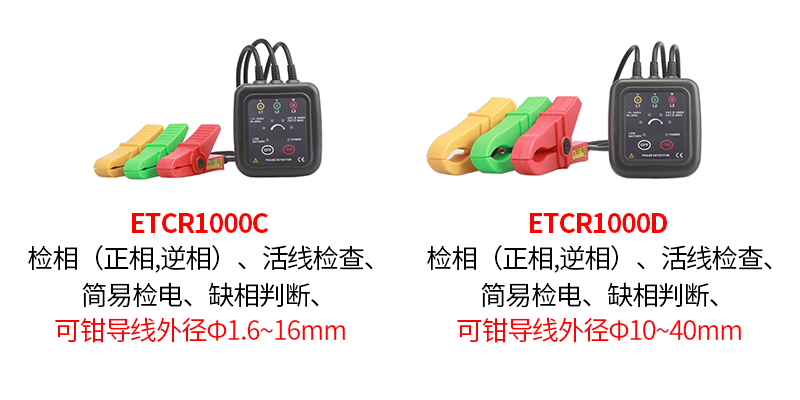

二、型号差异



可钳导线外径尺寸

ETCR1000C

ø1.6mm~ø16mm

ETCR1000D

ø10mm~ø40mm



三、使用注意事项

1. 使用仪表之前,做好个人防护;

2. 使用之前确认仪表是否有电,仪表低电符号是否亮起;

3. 电压夹子要把线夹在钳头箭头提示的位置;

4. 夹好线后,如果对就的灯不亮,可以换另一个夹子试一下,确认线路有电,再确认夹子是否有问题;

5. 长时间不用,请把电池取出,仪器保存好,一般隔2个月左右要上一次电。



四、技术参数



检相(正相、逆相、缺相)、活线检查、简易检电、断点定位、线路检修



DC3V 2节5号碱性干电池(LR6)

活电范围

AC 70~1000V,45~65Hz (正弦波连续输入

可钳导线尺寸

外径ø1.6mm~ø16mm或ø10mm~ø40mm(选型)

LED显示

【正相】4个检相灯按顺时针方向顺次亮灯;

【逆相】4个检相灯按逆时针方向顺次亮灯;

【活电】电压设定范围内L1、L2、L3灯点灯;

【缺相】L1或L2或L3灯不亮;

【断路】L1或L2或L3灯不亮。



【正相】仪器发出间歇短鸣音;

【逆相】仪器发出连续长鸣音。

电池检查

开机后电源POWER指示灯亮;电量不足LOW BATTERY灯亮



仪表背面附有四颗磁铁,吸挂于配电箱上,可承受重量800g

自动关机

开机约5分钟后,仪表自动关机

仪表尺寸

宽高厚70mm×75mm×30mm

钳夹引线长

0.6m

仪表质量

200g(含电池)

工作温湿度

-10℃~55℃;80%rh以下

存储温湿度

-20℃~60℃;90%rh以下

测量zui高电压

AC 1000V

绝缘强度

5.4kV/rms

zui大额定功率

300mVA

适合安规

EN61010-1:2001、EN61010-031:2002、污染等级2、CAT Ⅲ1000V、瞬间过电压6000V

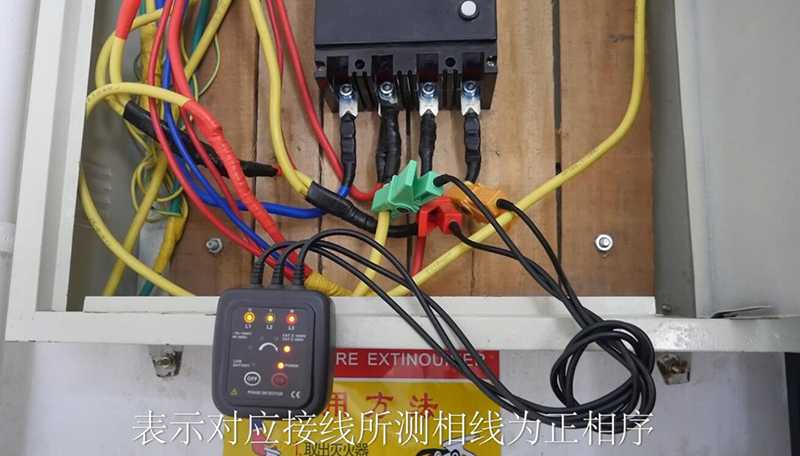

五、使用示意图



六、使用步骤

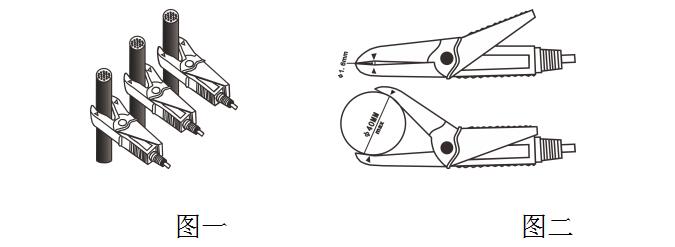

1. 检测连接:用三个钳夹任意夹住预检测的三相线(见图一)。

2. 被检导线处于钳夹的“  ”标志处。(见图二)。


3. 按红色ON”开机键,其上方电源指示灯亮。若开机电源指示灯不亮,可能电池缺电或检查仪器,请按手册指示更换电池或送修。

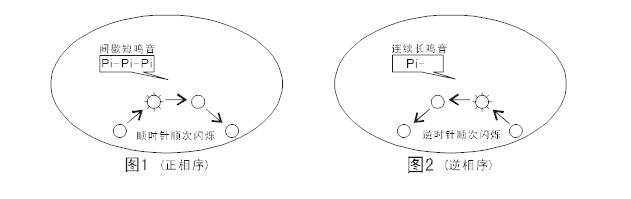

4. 开机后若4个相序指示灯按顺时针方向顺次亮灯,同时仪器发出间歇的短鸣音,则所钳相线为正相序L1-L2-L3(U-V-W)(图1);若4个相序指示灯按逆时针方向顺次亮灯,同时仪器发出连续的长鸣音,则所钳相线为逆相序L3-L2-L1(W-V-U)(图2)。

5. 按白色OFF”键关机。仪器开机约5分钟会自动关机,以降低电池消耗。
