台区识别仪来了,型号ETCR1200

日期:2024-07-17 15:46
浏览次数:1765
摘要:2019年9月份,铱泰自主品牌台区识别仪全线上架,欢迎咨询!

一、产品简介

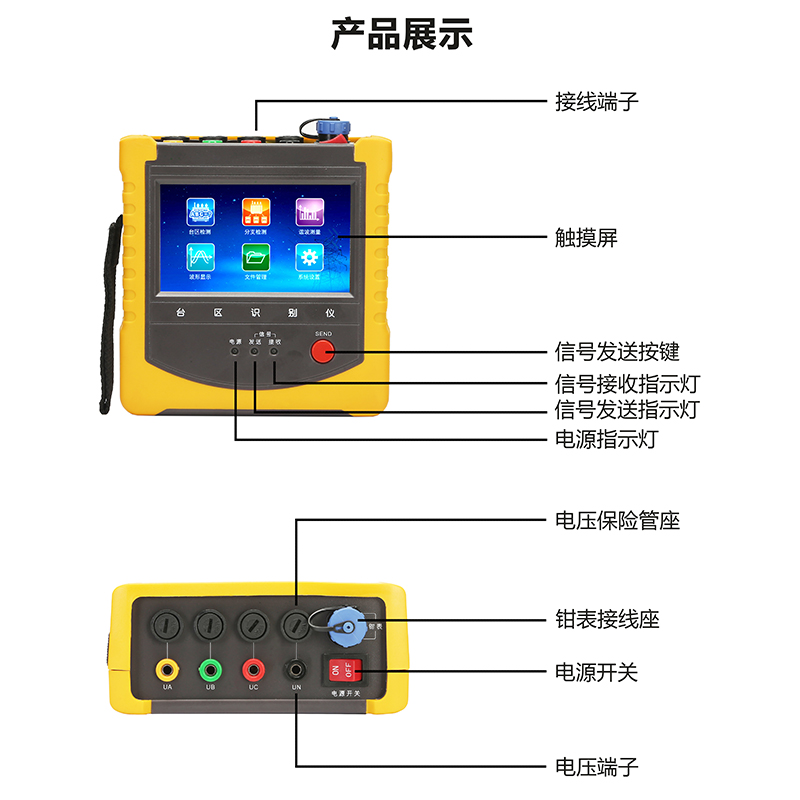

我公司自主研发的ETCR12000台区识别仪(智能低压双向台区识别仪)采用工频载波调制技术进行台区识别,在相邻变压器共压、共地、共电缆沟以及通信基站影响的情况下可以准确的进行台区识别。识别仪由手持式主机及从机组成,主机与从机完全相同均可用于台区二次侧或被测点,双向识别台区。对于距离长、干扰严重等恶劣环境的线路,电力载波信号可能无法有效传输,即使这种情况ETCR1200台区识别仪也只需一次即可正确识别,准确无误。同时根据不同的台区编号可以一次识别多个相邻拓扑关系混乱的台区。

在低压配电网的营业管理中,用电管理部门经常需要核查用户档案,以确保档案准确,为营销管理提供正确无误的管理数据,这其中包括用户档案归属、网络拓扑关系、用户设备用电相位和工作相序等等,这些数据是保证台区用电负载平衡、降低负载不平衡损耗,以及确保台区线损正确性的基础数据,是实现智能电网建设的基础要素。

ETCR1200台区识别仪采用高速A/D交流采样与高速DSP数字处理技术相结合,采用工频载波调制技术开发,为电网负荷普查、台区承包、用电稽查,生产调度提供了一种高效的必备工具,是新一代高可靠性的识别工具,该产品完全满足台区识别、用户识别、相位和相序识别需求,与以往产品相比较,具有网络全覆盖、识别速度快、准确无误,操作简单、携带方便等优势。

ETCR1200台区识别仪能实现台区识别、用户相位识别、分支判断、台区互检,应用于用户的台区归属、网络拓扑确定、设备间的相位差异等。实现相电压、中线电压、频率测量、三相电压角度测量,相序判断,基波电压、2-51次谐波分析,计算波形畸变系数,用于电压平衡分析、负载平衡分析、接线方式判断等。识别仪的主机和从机可互换使用,实现双向通信功能,使用中启动方和响应方可以随时调整,启动方按“SEND”键发送信号,现场操作特别方便。



二、 技术规格

产品型号

ETCR1200



台区识别、用户相位识别、分支判断、台区互检

额定电压

三相四线:220V(相电压)

额定频率

50Hz

正常电压范围

0.8Un~1.2Un

整机静态功耗

3.5W

测试距离

5km

识别周期

6秒

一次识别成功率

>99%

电气参数精度

0.1%

相位角测试范围

-179.999°180.000°

频率测试范围

45.000Hz~65.000Hz

谐波测试

,2~51次

总谐波失真

有,2~51次,各相

数据存储

9999组

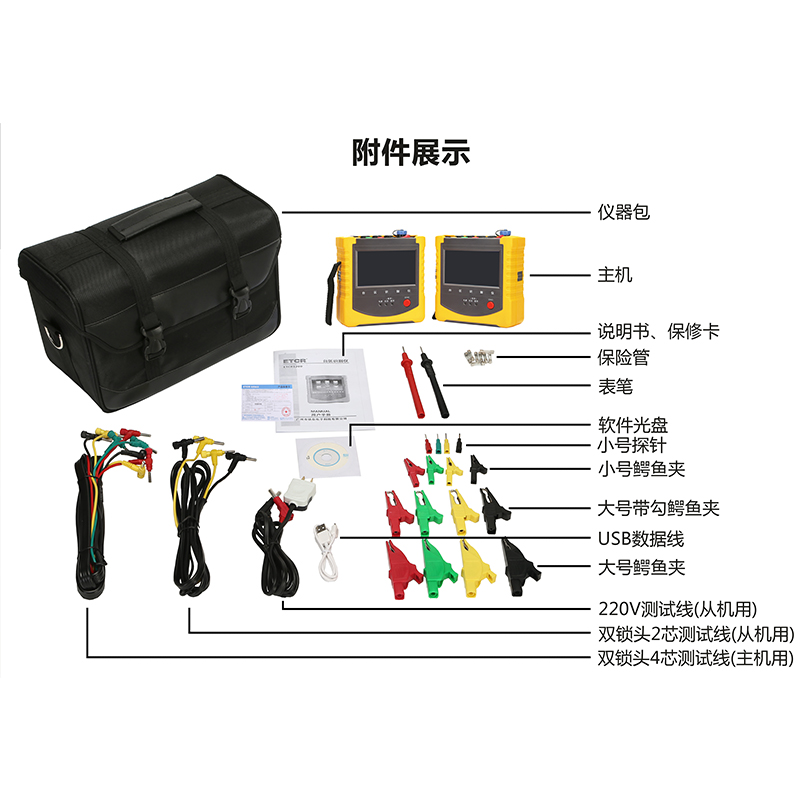

主机测试线

双锁头4芯测试线(黄、绿、红、黑)

从机测试线

双锁头2芯测试线(黄、黑)、220V测试线(红、黑)

鳄 鱼 夹

12个

小 探针

4个



2个

主机尺寸

145×140×60mm

主机重量

650g

仪表重量

1700g

工作温湿度

-30℃~70℃;80%Rh以下

绝    缘

仪表线路与护套外壳之间≥100MΩ

结    构

双重绝缘,带绝缘防振护套

适合安规

GB/T17626.4-2008GB/T17626.5-2008,GB/T17626.11-2008,IEC61010-031, IEC61010-1 CAT Ⅲ 600V
